同步帶輪 的規格型號比較多，銘成為您列舉一些規格型號表格

同步帶是以鋼絲繩或玻璃纖維為強力層，外覆以聚氨酯或氯丁橡膠的環形帶，帶的內周制成齒狀，使其與齒形帶輪嚙合。同步帶傳動時，傳動比準確，對軸作用力小，結構緊湊，耐油，耐磨性好，抗老化性能好，一般使用溫度-20℃―80℃，v<50m/s，P<300kw,i<10,對于要求同步的傳動也可用于低速傳動。

 同步帶傳動具有以下特點：

（1）傳動準確，工作時無滑動，具有恒定的傳動比；

（2）傳動平穩，具有緩沖、減振能力，噪聲低；

（3）傳動效率高，可達 0.98，節能效果明顯；

（4）維護保養方便，不需潤滑，維護費用低；

（5）速比范圍大，一般可達 10，線速度可達 50m/s，具有較大的功率傳遞范圍，可達幾瓦到幾百千瓦；

（6）可用于長距離傳動，中心距可達 10m 以上。

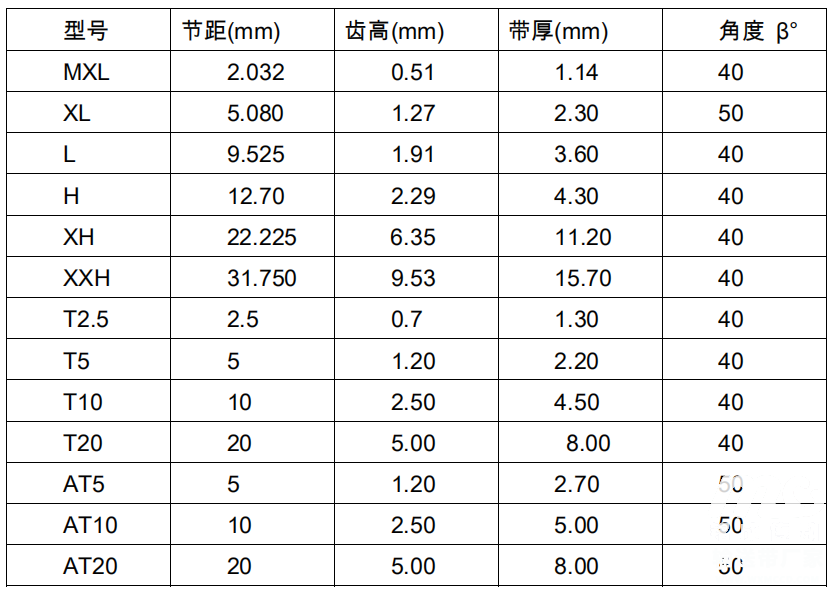

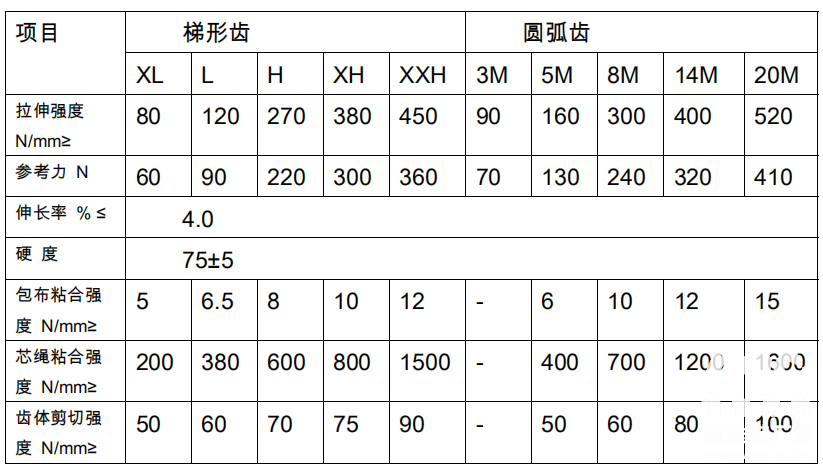

工業同步帶的型號：

“T”型齒工業用同步帶

圓弧齒工業用同步帶

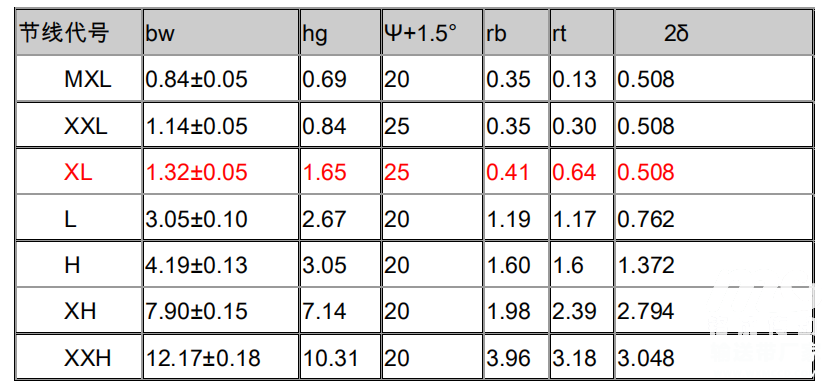

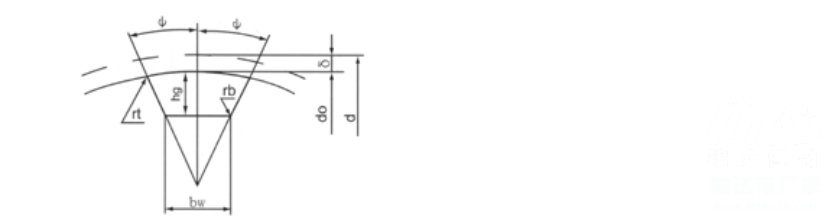

齒輪直邊齒形尺寸和公差 單位


MXL--最輕型； XXL--超輕型； XL--特輕型； L--輕型； H--重型； XH--特重型； XXH--超重型。同步帶的標記為：帶長代號 帶型 帶寬代號。

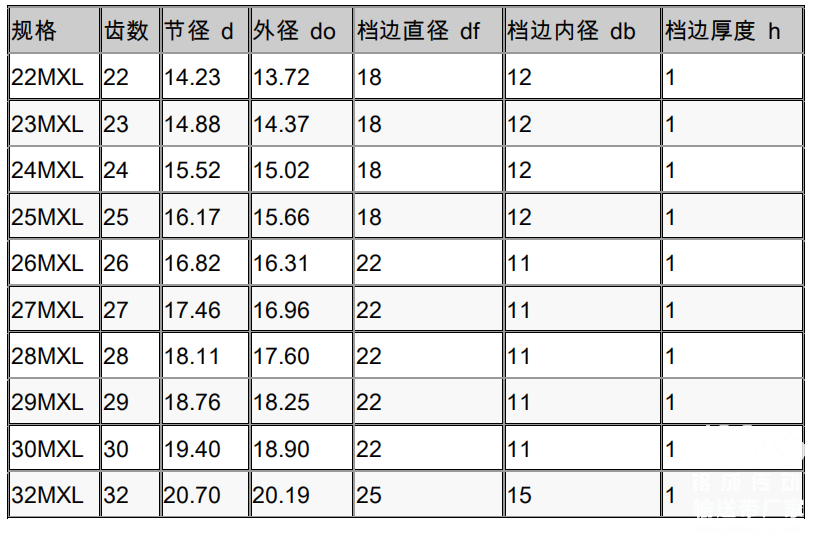

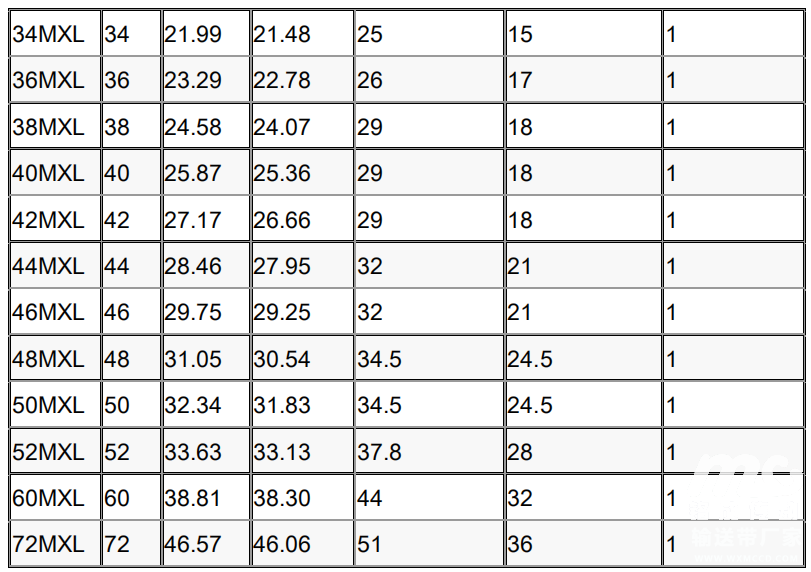

MXL 型同步帶輪尺寸表      單位：(mm)

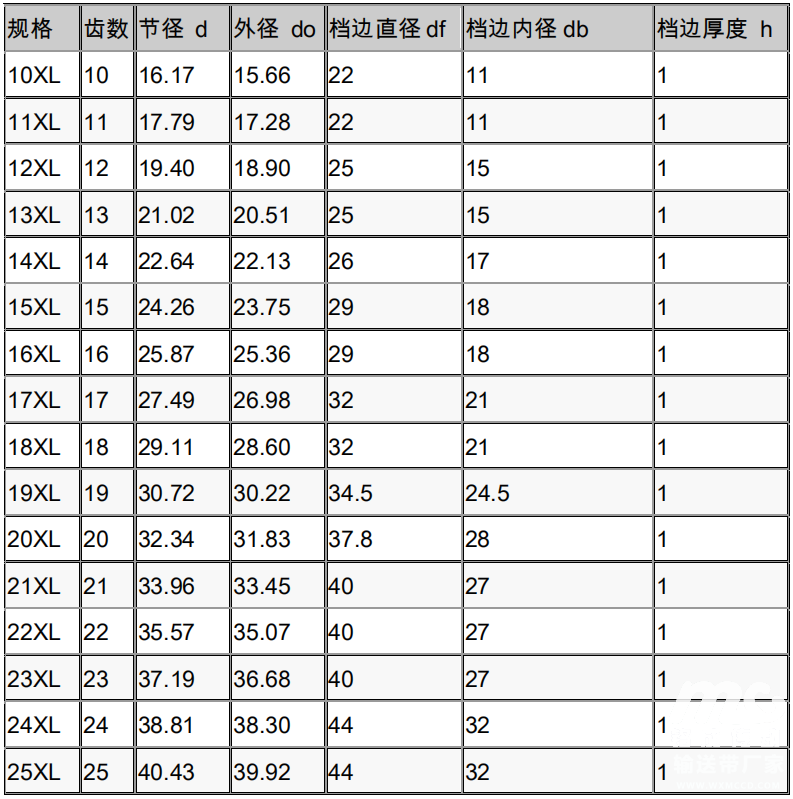

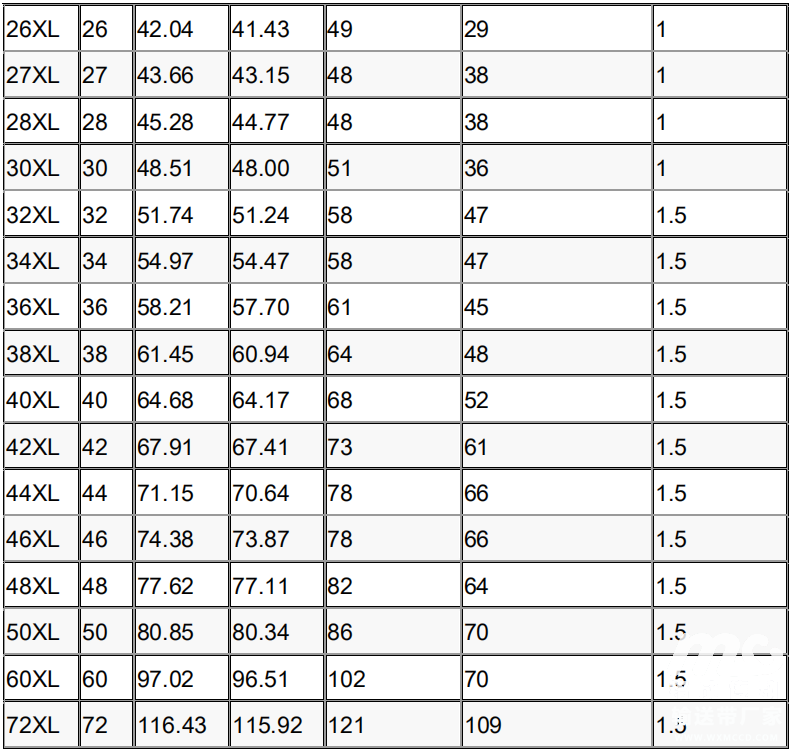

XL 型同步帶輪尺寸表 單位：(mm)

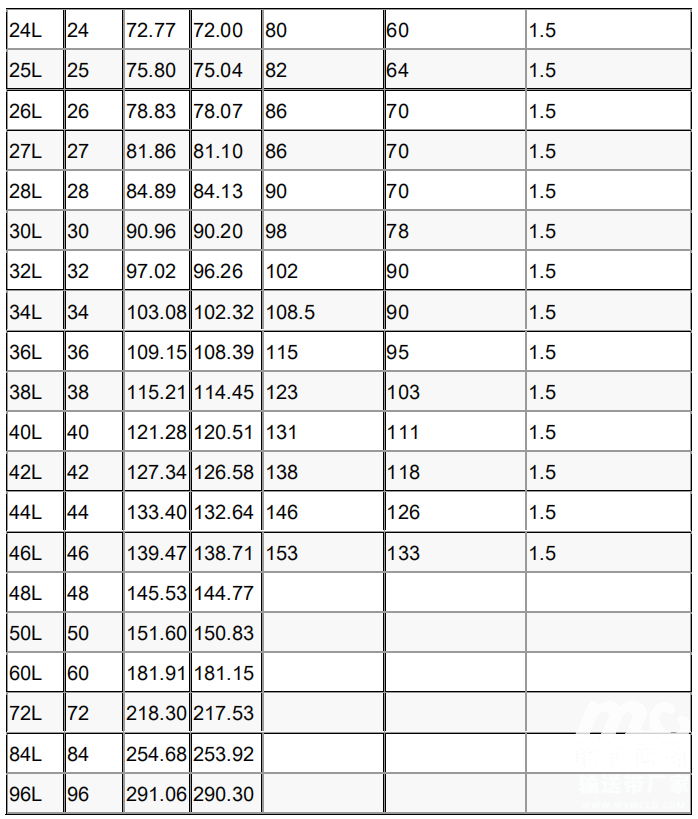

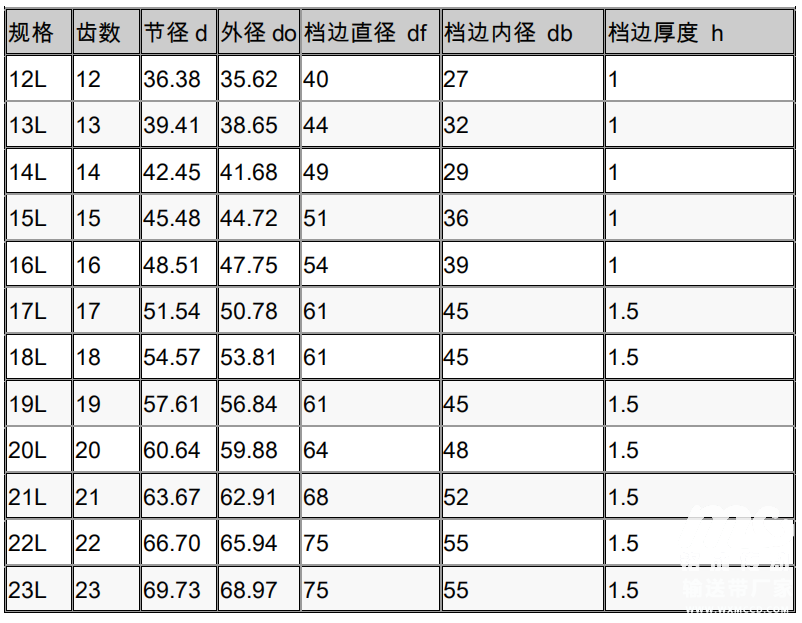

L 型同步帶輪尺寸表 單位：(mm)

H 型同步帶輪尺寸表 單位：(mm)

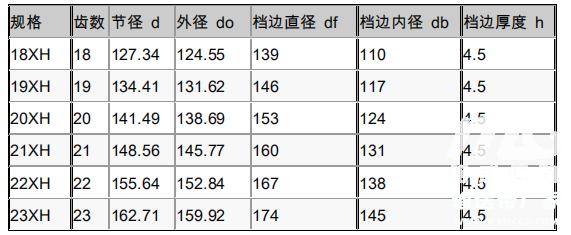

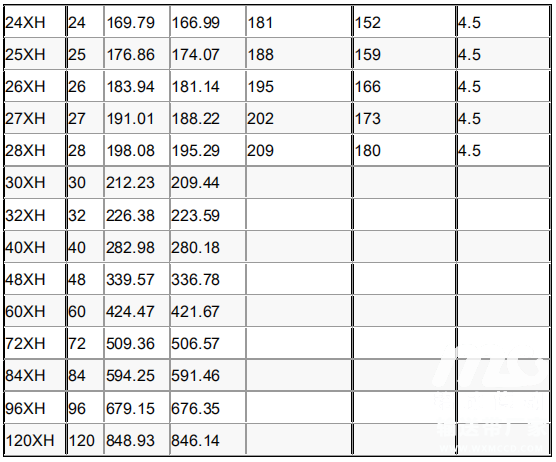

XH 型同步帶輪尺寸表 單位：(mm)

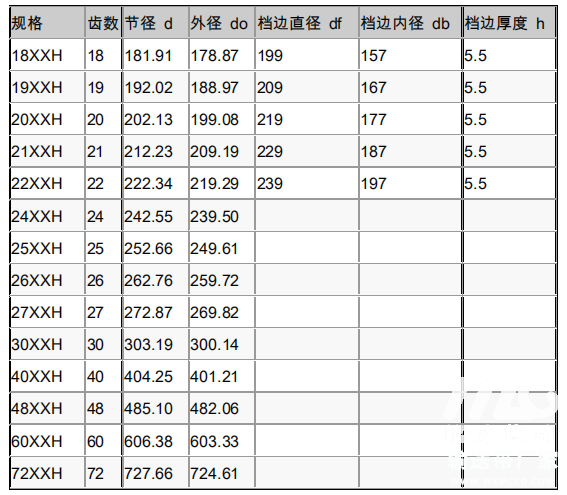

XXH 型同步帶輪尺寸表 單位：(mm)

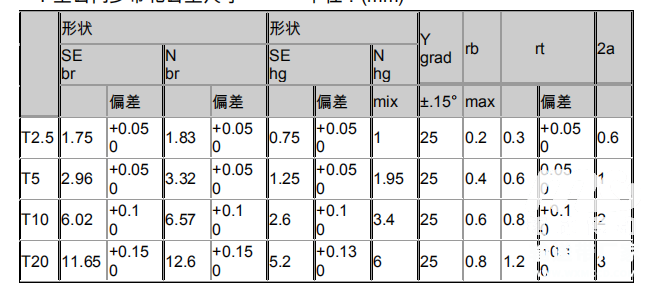

T 型齒同步帶輪齒型尺寸 單位：(mm)

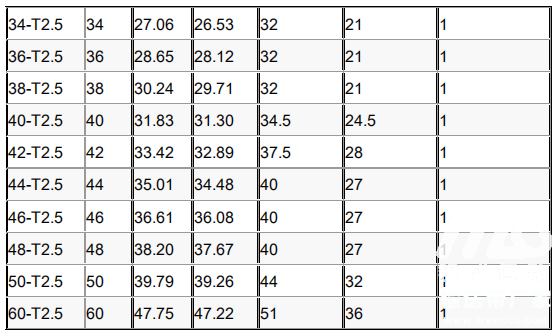

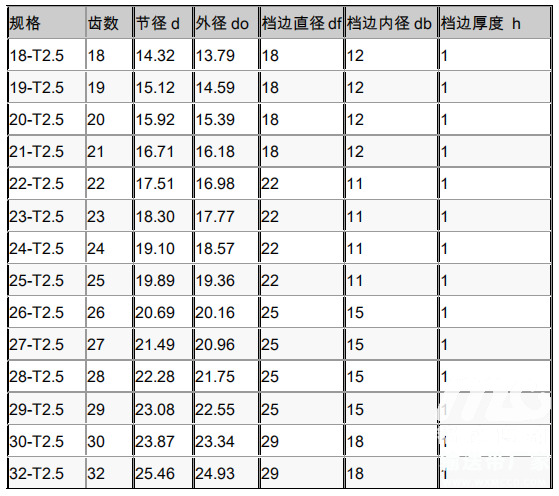

T2.5 型同步帶輪尺寸表 單位：(mm)

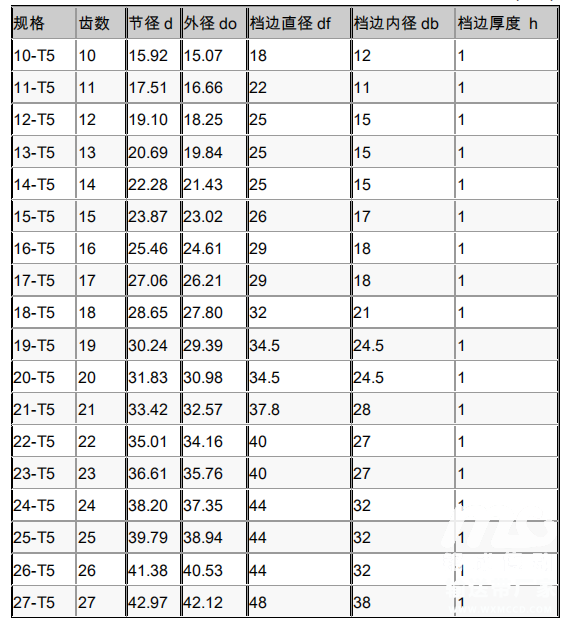

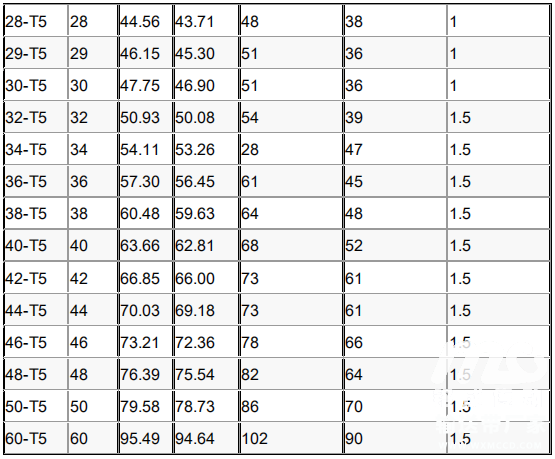

T5 型同步帶輪尺寸表 單位：(mm)

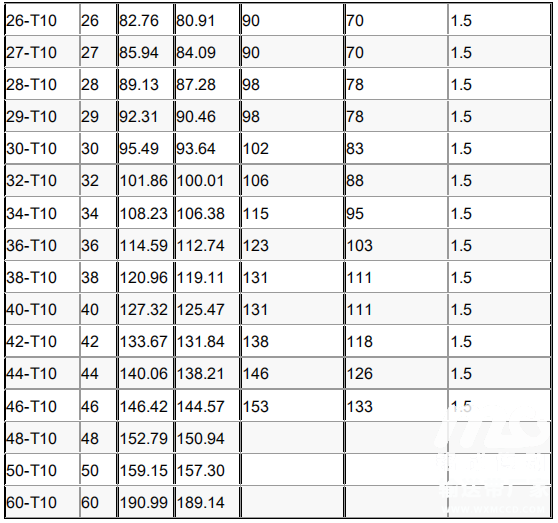

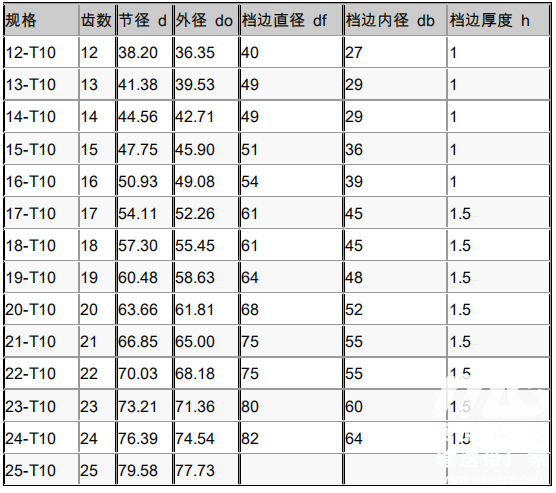

T10 型同步帶輪尺寸表 單位：(mm)

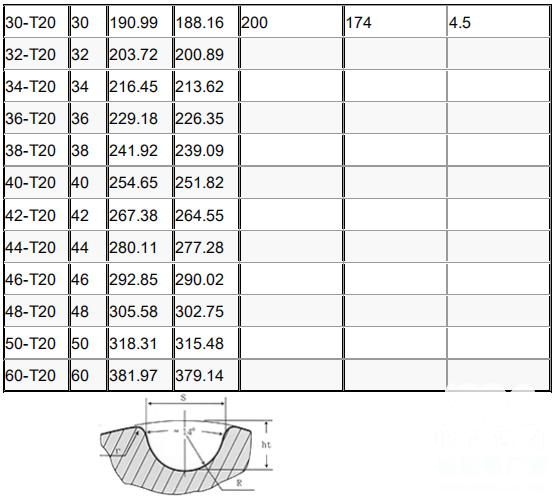

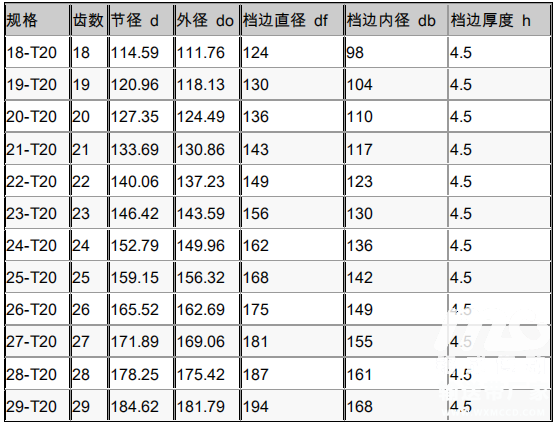

T20 型同步帶輪尺寸表 單位：(mm)

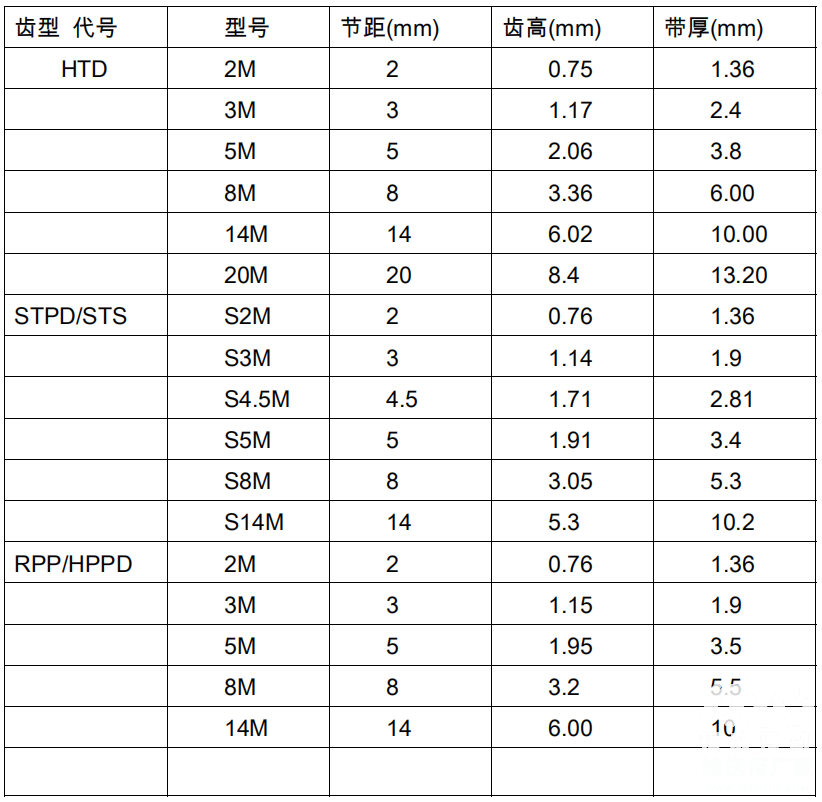

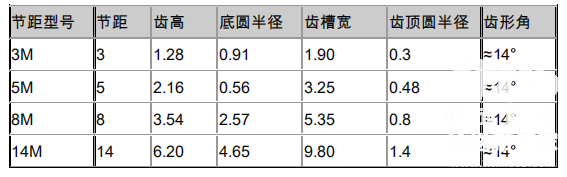

 HTD 同步帶輪齒型尺寸 單位

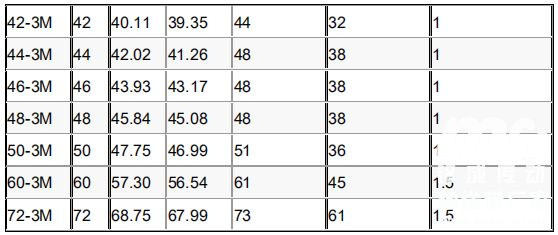

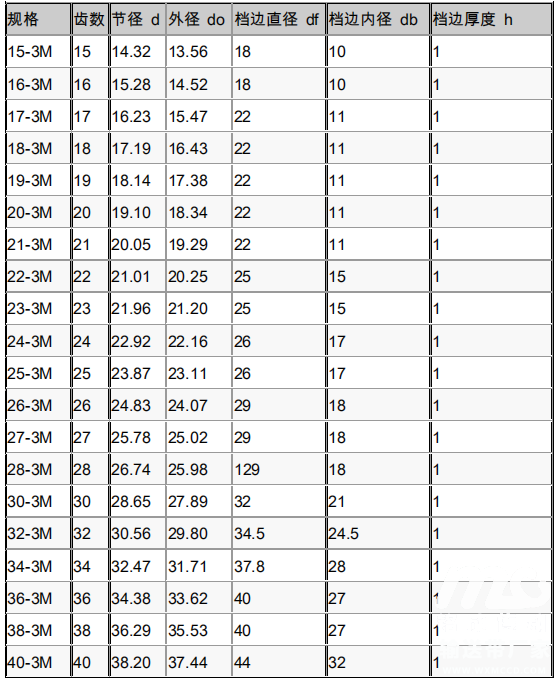

3M 型同步帶輪尺寸表 單位：(mm)

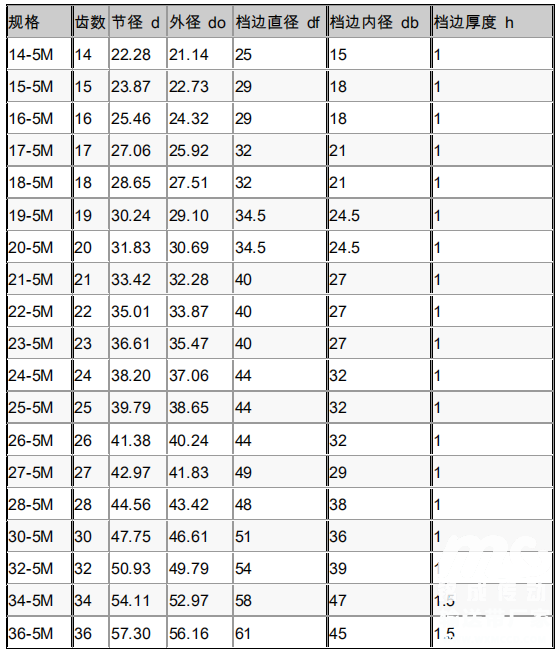

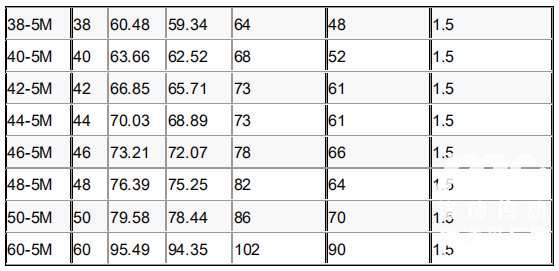

5M 型同步帶輪尺寸表 單位：(mm)

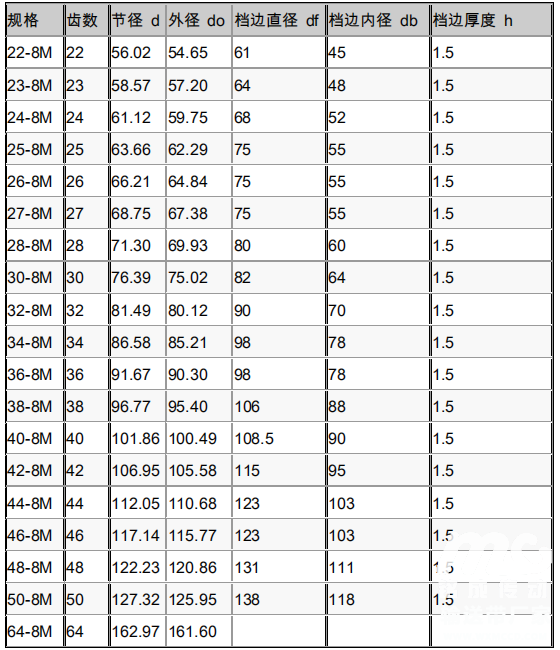

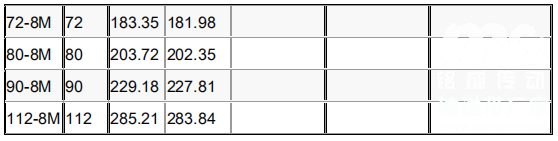

8M 型同步帶輪尺寸表 單位：(mm)

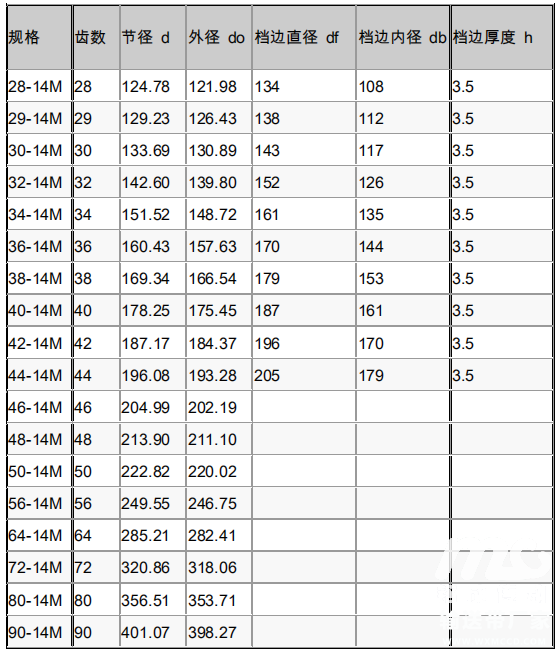

14M 型同步帶輪尺寸表 單位：(mm)
