三角帶的介紹及規格分類

1、名稱

三角帶又叫V帶，也叫包布V帶

2、 材質

三角帶有特種帶芯結構和繩芯結構兩種。繩芯也就是普通帶芯，是由纖維捻制或編制。特種帶芯，是由聚酯鋼化棕絲構成，附著力好，耐屈撓，強度高，不拉伸，其使用壽命是繩芯結構三角帶的5-10倍。

3、分類（按規格）

三角帶按規格可以分為：普通V帶和窄V帶

普通V型三角帶分為Y，Z，A，B，C，D，E七個級別

窄V帶分為普通窄V帶和強力窄V帶。

普通窄V帶有SPZ，SPA，SPB，SPC四種規格。

強力窄V帶有XPA，XPB，XPC

聯組V帶，幾條相同的普通V帶或窄V帶連在一起工作。分別有3V，5V，8V等。

4、 規格（普通三角帶的規格）

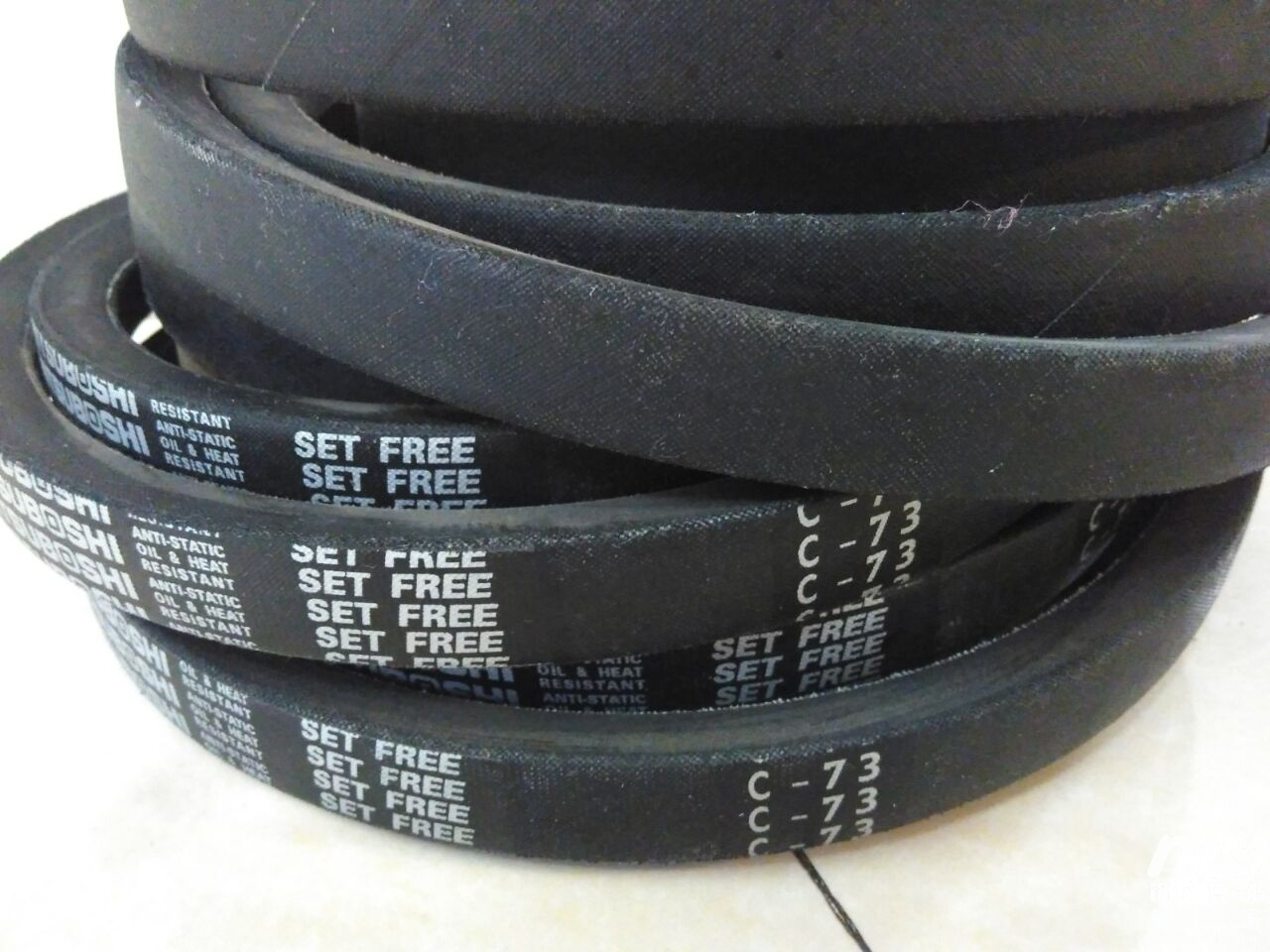

O型、 A型、B型、C型、D型、E型膠帶剖面面積逐漸增大。

頂寬、厚度，確定了頂寬和厚度就可以確定三角帶的帶輪的輪槽，反之確定了皮帶輪的輪槽也就確定了應該使用三角帶的型號（A/B/C..）。

Ld：基準長度。當三角帶繞皮帶輪轉動彎曲時，其長度和寬度均保持不變的層面稱為中性層。在規定的張緊力下，沿三角帶中性層量得的周長稱為基準長度Ld

La：外周長

Li：內周長

Lw：節線長 也就是三角帶的中線長度

普通V帶的型號標識一般是：A 950 LI 1150 Ld

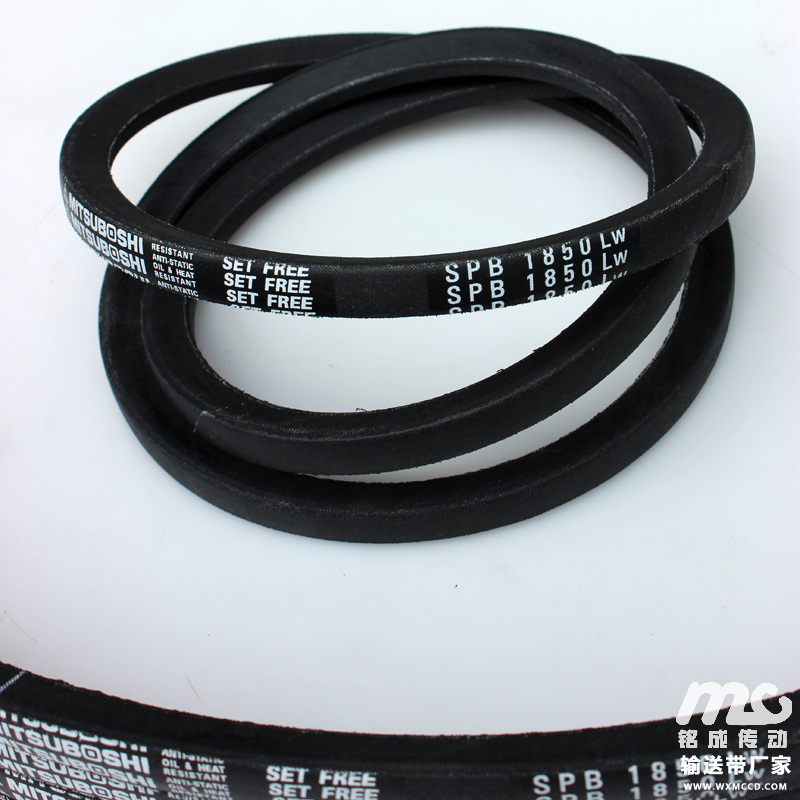

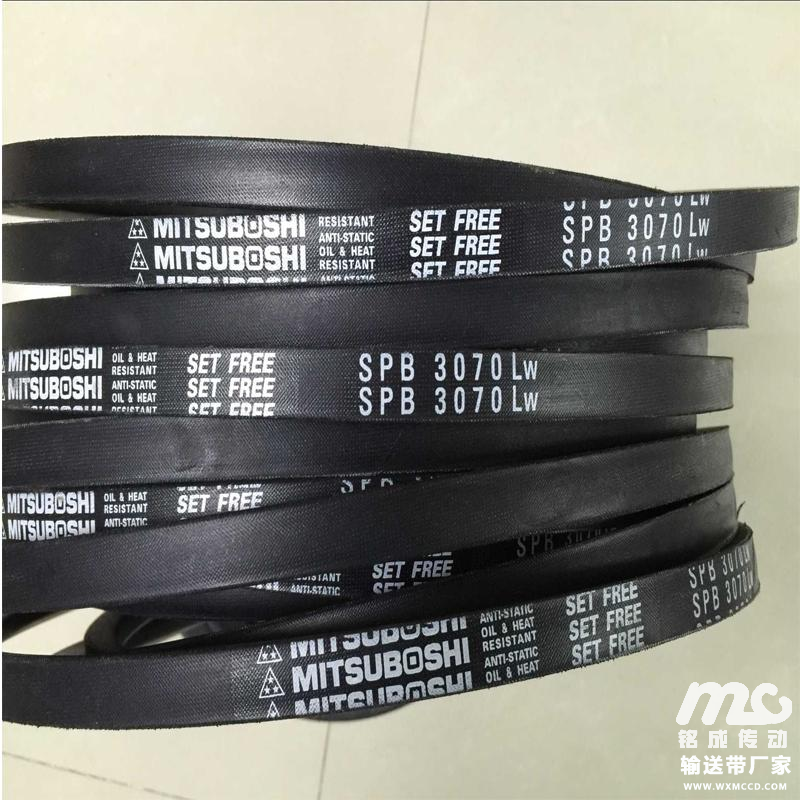

窄V帶的型號標識一般是：SPC 1500 LW
